Le principe de structure du clapet anti-retour à disque inclinable

Classification: Lndustry Nouvelles

2021-09-02

Le clapet anti-retour à disque inclinable a une partie de fermeture de type disque net, le disque tourne autour de l'arbre de culbuteur et est décalé par rapport à la surface du siège de soupape. Lorsque le volet de soupape est tourné vers le bas, il est fermé lorsqu'il est hermétiquement scellé avec le siège de soupape, et lorsqu'il est ouvert, le volet de soupape s'élève du siège de soupape. Puisque le centre de gravité de l'ensemble du disque ne se déplace qu'entre les positions complètement ouverte et fermée, et que la course est très courte, le clapet anti-retour à disque basculant se ferme rapidement.

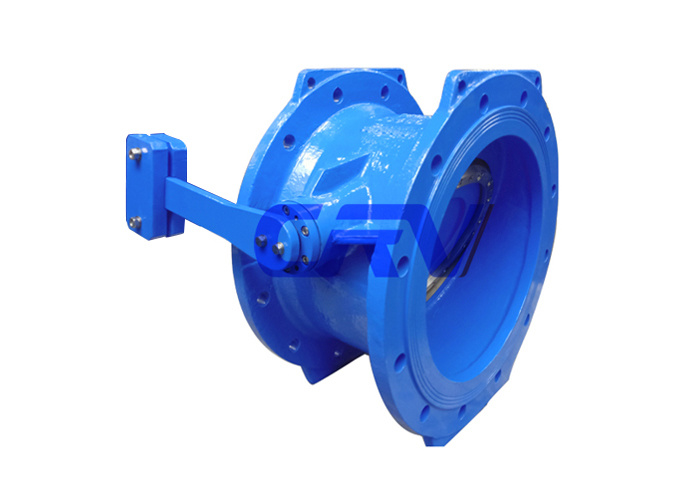

good price and quality Tilting Disc Check Valve products
La surface d'étanchéité du siège du clapet anti-retour à disque inclinable fait partie d'un cône oblique. La ligne d'étanchéité formée entre le siège et le disque est une courbe approximativement elliptique, et l'angle entre le plan de la courbe et la ligne médiane du canal d'écoulement de la vanne est de 60 °; environ Le centre de l'axe long de la ligne d'étanchéité elliptique forme une excentricité angulaire avec l'axe du cône, c'est-à-dire, Le second angle excentrique inclus entre l'axe du cône où se trouve la surface d'étanchéité du siège et la ligne centrale du canal d'écoulement du corps de soupape est de 15 ° à 20 °; L'axe de l'arbre de rotation de soupape forme une excentricité par rapport à l'axe du cône, Et est également à une position excentrique par rapport au plan où la ligne d'étanchéité est située, formant une excentricité.
Lorsque la pression du milieu atteint sa pression de travail, le volet de la vanne s'ouvre. Lorsque la pression du milieu diminue, le volet de la vanne à plateau oscillant papillon se ferme automatiquement. Puisque le disque de valve et le siège de valve en métal ont les caractéristiques d'une vanne papillon excentrique triple, cette structure permet au disque de valve d'effectuer le mouvement de pendule. Il n'y aura aucun frottement ou contact de glissement pendant la combinaison et la séparation du siège de valve biseauté de disque et du disque de valve en forme d'entonnoir. Quand il est fermé, le clapet anti-retour de inclinaison de disque peut rapidement sceller avec le siège de valve sans n'importe quelle force externe. Dans le même temps, le clapet anti-retour à disque inclinable présente les caractéristiques d'un grand débit et d'une faible résistance à l'écoulement.
